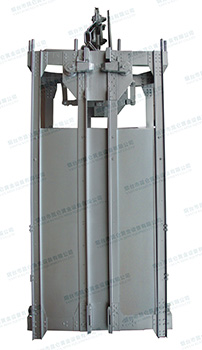

1.2.1 立井单绳木罐道铝合金罐笼

发布时间：2015-04-24 浏览次数：1521

序号	底盘尺寸（mm）	层数	罐体(mm) （长、宽、高）	适用矿车	最大载重量（t）	质量（t）	终端载荷（t）	承载人数	罐道间距（mm）	罐道木断面（mm）
1#	1300×980 (1300×930)^①	单层	1300 2600 1130	YGC0.5/6 JF0.35/6	1.4	0.64	3.0	6	1020	150×140
1#	1300×980 (1300×930)^①	双层	1300 4580 1130	YGC0.5/6 JF0.35/6	2.8	0.94	3.7	12	1020	150×140
2#	1800×1150 (1800×1080)^①	单层	1800 2700 1350	YGC0.7/6 YFC0.7/6 JF0.75/6	2.2	0.8	3.0	10 (9)^②	1190 (1120)^③	180×150
2#	1800×1150 (1800×1080)^①	双层	1800 4600 1350	YGC0.7/6 YFC0.7/6 JF0.75/6	3.4	1.8	4.9	20 (18)^②	1190 (1120)^③	180×150
3#	2200×1350	单层	2200 2910 1550	YGC1.2/6 YCC1.2/6 JF0.75/6	4.2	1.6	5.9	14	1390	180×150
3#	2200×1350	双层	2200 4840 1550	YGC1.2/6 YCC1.2/6 JF0.75/6	8.4	2.5	11.0	28	1390	180×150
4#	3300×1450	单层	3300 3050 1650	YGC2/6 YCC2/6 YGC0.7/6	5.83	2.49	8.3	24	1490	200×180
4#	3300×1450	双层	3300 5120 1650	YGC2/6 YCC2/6 YGC0.7/6	11.66	3.50	15.2	48	1490	200×180
5#	4000×1450	单层	4000 3150 1610	YGC4/7 YCC4/7 YGC1.2/6	10.63	2.7	13.5	29	1490	220×200
5#	4000×1450	双层	4000 5390 1610	YGC4/7 YCC4/7 YGC1.2/6	21.26	3.9	25.2	58	1490	220×200
6#	4000×1800	单层	4000 3170 2050	YCC4/79 YGC4/7 YGC1.2/6	11.2	3.2	14.5	36	1840	220×200
6#	4000×1800	双层	4000 5390 2050	YCC4/79 YGC4/7 YGC1.2/6	21.3	4.7	26.0	72	1840	220×200
注:标注①为旧规格罐笼底盘尺寸，标注②为旧规格罐笼承人数,标注③为旧规格罐笼的罐道间距。
